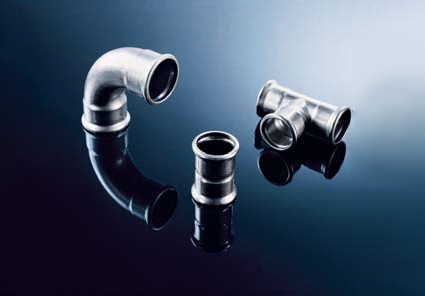

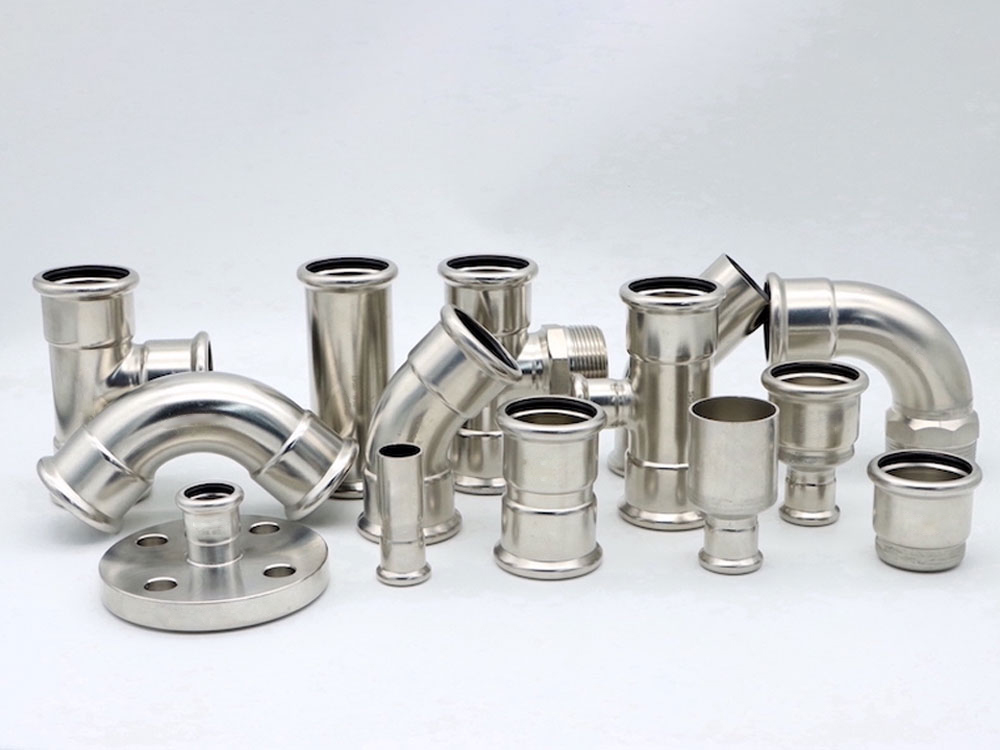

اتصالات پرس فیتینگ Valveseal
اتصالات پرس فیتینگ گالوانیزه Valveseal اتصالاتی مقاوم و بدون نیاز به جوشکاری هستند که با پرس، آببندی مطمئنی ایجاد میکنند و در برابر خوردگی و نشتی مقاوماند. این اتصالات بهسرعت نصب میشوند و گزینهای ایدهآل برای سیستمهای آبرسانی و اطفاء حریق هستند.

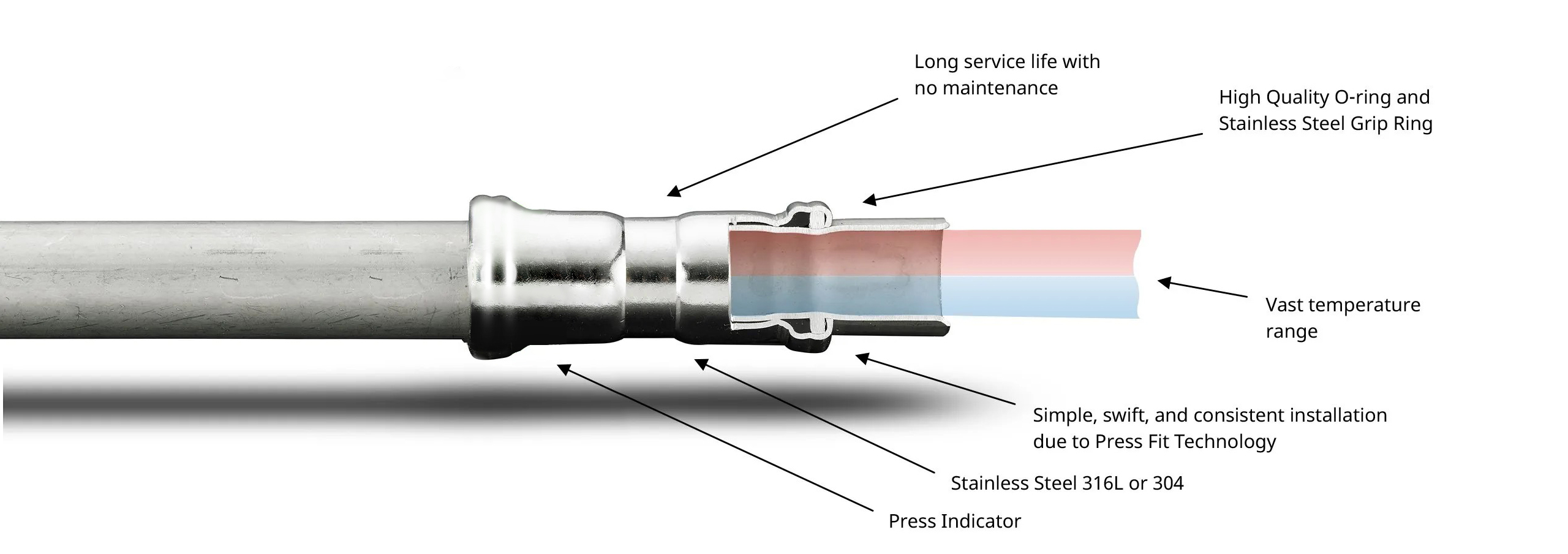

نحوه عملکرد و اجزاء اتصالات پرس فیتینگ
این اتصالات بر پایه اصل یک شیار U شکل در انتهای اتصال طراحی شدهاند که درون آن یک حلقه لاستیکی مخصوص برای آببندی قرار گرفته است. هنگام نصب، لوله را تا محل توقف (گام موقعیتیابی) داخل اتصال قرار داده و با استفاده از ابزار پرسی ویژه، شیار U شکل و یک یا هر دو طرف آن به صورت همزمان فشرده میشوند.
در نتیجه این فرآیند، حلقه لاستیکی به طور محکم به دیواره لوله چسبیده و آببندی انجام میشود. همچنین بخشهای فشردهشده از لوله و اتصال، تغییر شکل داده و کوچک میشوند تا موقعیت تثبیت شود و اتصال بهطور موثر برقرار گردد. این نوع اتصالات در کشورهای مختلف با نامهای متفاوتی شناخته میشوند: در آلمان به آنها “اتصالات مانسلمان”، در ژاپن “اتصالات ریولگر”، در آمریکا “اتصالات سریع” و در چین “اتصالات پرسی” گفته میشود.
اتصالات پرس فیتینگ Valve Seal به دلیل نصب سریع، بدون نیاز به جوشکاری و پیچ و مهره، و اتصال محکم و نشتناپذیر، گزینهای ایدهآل برای سیستمهای لولهکشی و کنترل جریان هستند. این اتصالات از دوام بالایی برخوردارند و در برابر فشار و دماهای بالا مقاوماند، که باعث افزایش ایمنی و کارایی در پروژههای صنعتی و ساختمانی میشود. همچنین، فرآیند نصب ساده و سریع آنها هزینهها را کاهش داده و بهطور کلی زمان اجرای پروژه را کوتاهتر میکند.

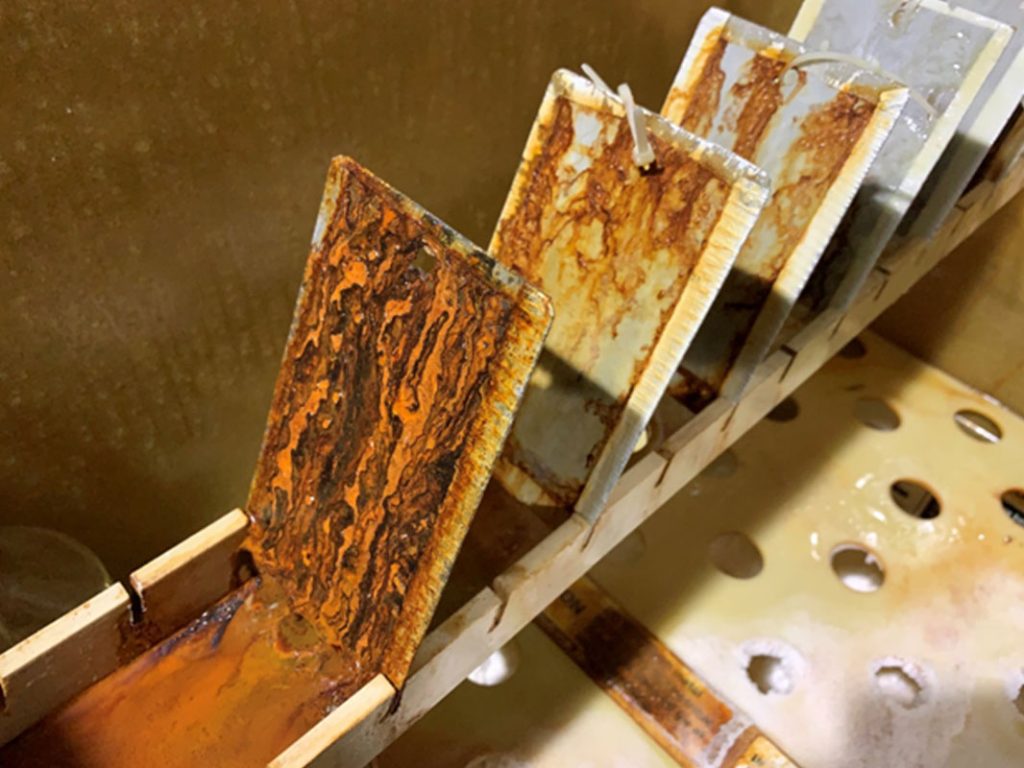

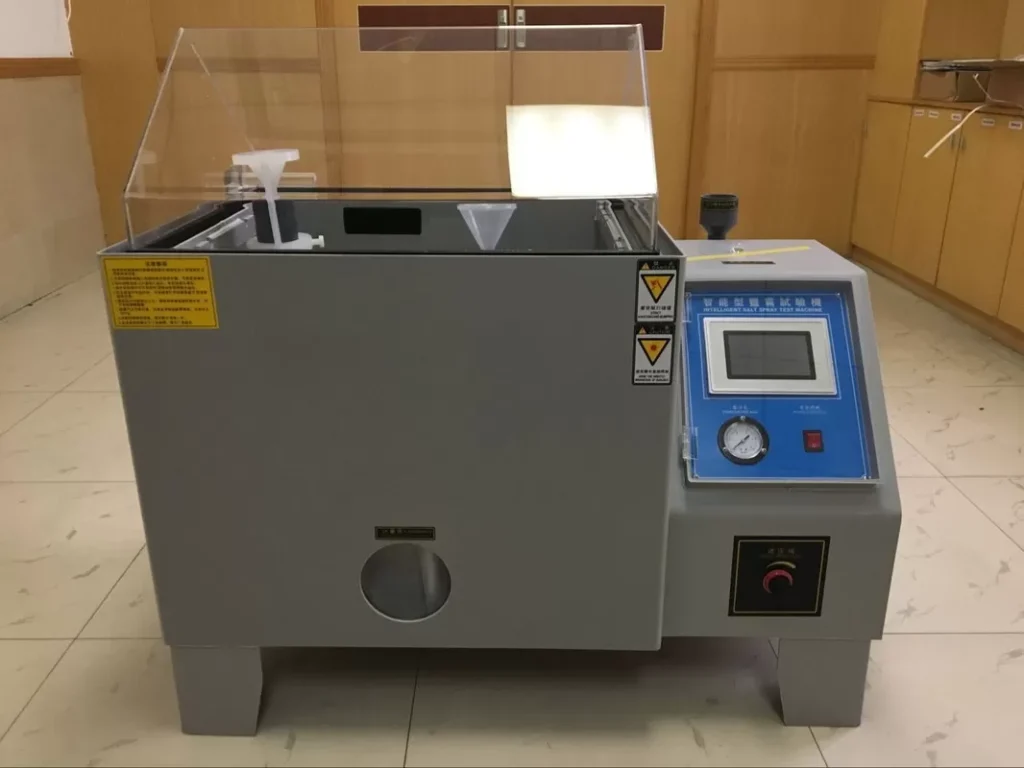

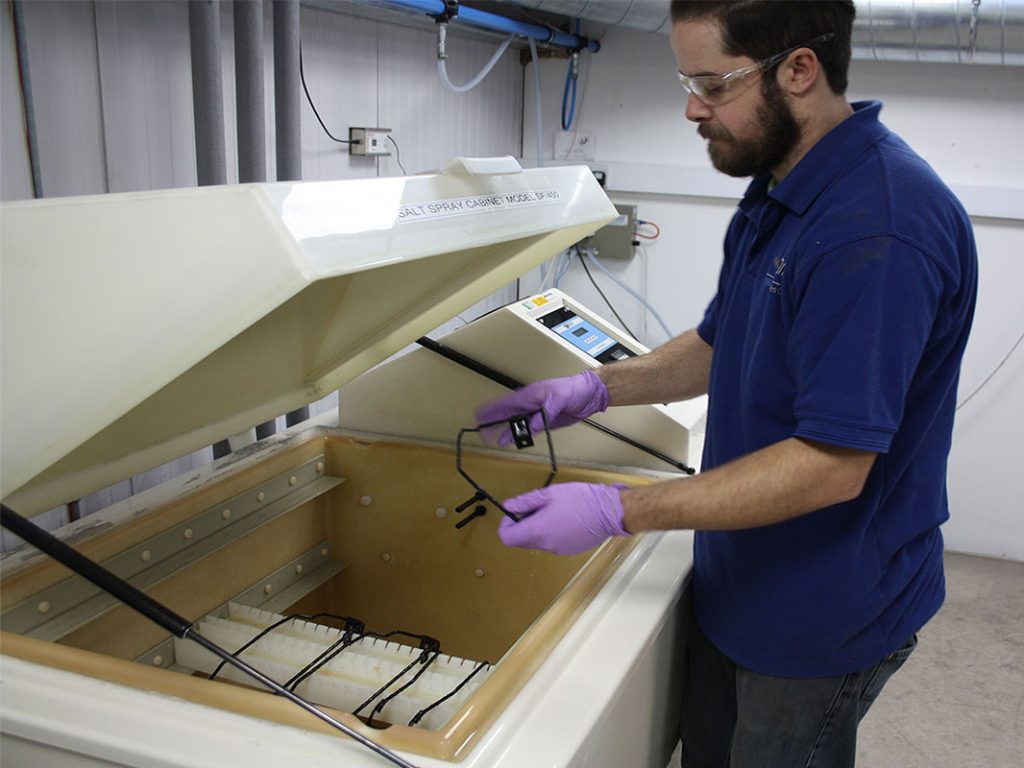

تست اسپری نمک
تست اسپری نمک یکی از آزمونهای رایج برای ارزیابی مقاومت پوششهای فلزی، از جمله گالوانیزه، در برابر خوردگی است. در این آزمایش، نمونه تحت شرایط کنترلشده با اسپری محلول نمک قرار میگیرد تا دوام و کیفیت پوشش در محیطهای خورنده سنجیده شود. ما این تست را برای لوله و اتصالات Valveseal انجام داده و نتایج آن شامل مراحل زیر است.
ارزیابی نتایج: پس از اتمام تست، نمونه بررسی میشود تا میزان خوردگی و زنگزدگی آن مشخص شود. این ارزیابی به تعیین مقاومت پوشش در برابر خوردگی کمک میکند.
تست سالت اسپری برای ارزیابی مقاومت خوردگی فلزات و پوششهای محافظ در شرایط شبیهسازیشده و خورنده (مثل رطوبت و نمک) انجام میشود. این تست:
کیفیت پوششهای ضدزنگ را میسنجد
برای مقایسه مواد یا پوششهای مختلف کاربرد دارد
به پیشبینی عمر قطعات در محیطهای سخت کمک میکند
در کنترل کیفیت و رعایت استانداردهای صنعتی استفاده میشود
در تست، نمونه در محفظهای با مه نمکی قرار میگیرد و میزان خوردگی در بازه زمانی مشخص بررسی میشود.
پروژه های انجام شده در اسپانیا
لوله های گالوانیزه و اتصالات valve seal به دلیل سرعت نصب، دوام بالا و ایمنی، در پروژههای متعددی در کشور اسپانیا استفاده شدهاند. برخی از این پروژهها شامل تأسیسات آبرسانی و گرمایشی در برجهای مسکونی مدرن، سیستمهای لولهکشی در بیمارستانها و هتلهای بزرگ، و همچنین شبکههای صنعتی در کارخانهها و مراکز تجاری هستند. استفاده از اتصالات پرس در این پروژهها باعث افزایش سرعت اجرا، کاهش هزینههای نگهداری و بهبود عملکرد سیستمها شده است.
پروژه Torre Mirador بارسلونا
پروژه مجتمع Madrid Residential
پروژه هتل Gran Sevilla
پروژه های انجام شده در ایران
در ایران نیز استفاده از اتصالات پرس در پروژههای بزرگ و مدرن بهسرعت در حال گسترش است. این فناوری در تأسیسات آبرسانی و سیستمهای گرمایشی مجتمعهای مسکونی، بیمارستانها، مراکز تجاری و اداری، و همچنین در صنایع مختلف مانند پالایشگاهها و کارخانهها بهکار گرفته شده است. نمونههایی از این پروژهها شامل اجرای سیستمهای لولهکشی در برجهای بزرگ تهران، هتلهای لوکس در مناطق گردشگری و تأسیسات صنعتی در شهرکهای صنعتی است. استفاده از اتصالات پرس در این پروژهها علاوه بر افزایش سرعت نصب، به کاهش هزینهها و افزایش دوام و ایمنی سیستمها کمک شایانی کرده است.
پروژه X
پروژه Y
پروژه Z
استانداردها و اعتبارنامه ها
تاییدیه آتش نشانی تهران
استاندارد UL
استاندارد FM
این استاندارد به ارزیابی و تأیید ایمنی و عملکرد محصولات در برابر خطرات مختلف، به ویژه در صنایع و محیطهای پرخطر، میپردازد. الزامات آن شامل آزمایشهای مقاومت در برابر آتش، فشار، و شرایط محیطی سخت، همچنین ارزیابی تأثیرات بلندمدت بر عملکرد سیستمها است.

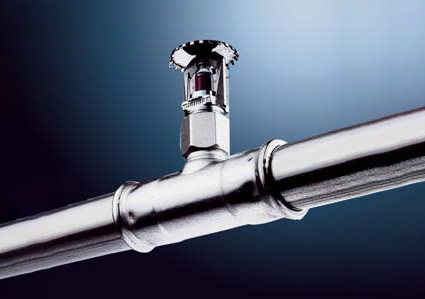

اتصالات پرس فیتینگ یکی از روشهای مدرن و ایمن در سیستمهای لولهکشی است که با استفاده از ابزارهای ویژه، لوله و اتصال را به یکدیگر پرس میکند. این روش نیازی به جوشکاری یا رزوهزنی ندارد و با سرعت نصب بالا، آببندی مطمئن و مقاومت در برابر فشار و دما، به گزینهای ایدهآل برای کاربردهایی همچون سیستمهای آبرسانی، گرمایش، سرمایش و شبکههای آتشنشانی تبدیل شده است.
از مزایای اصلی این اتصالات میتوان به کاهش هزینههای نگهداری، دوام بالا و سازگاری با مواد مختلف مانند فولاد ضدزنگ و مس اشاره کرد. نصب آسان، کاهش زمان اجرا و اطمینان از عدم نشتی، این روش را برای پروژههای ساختمانی و صنعتی به یک انتخاب مطمئن و مقرونبهصرفه تبدیل کرده است.

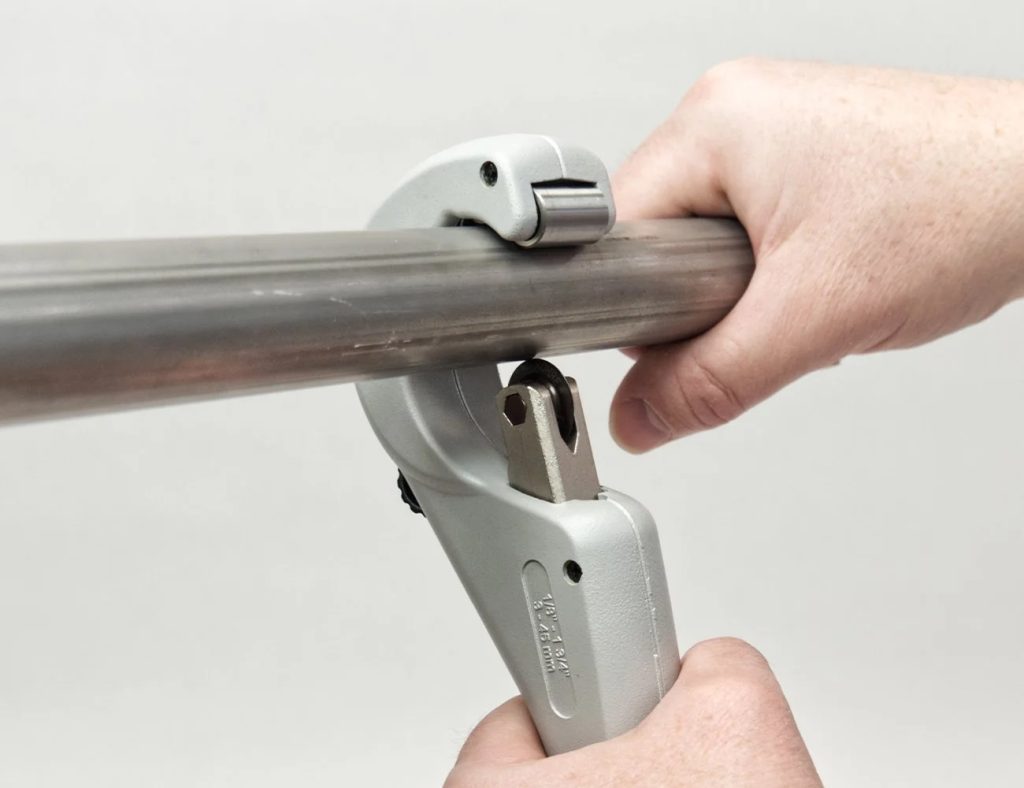

1. برش لوله
از دستگاه برش لوله یا کاتر برای برش لوله گالوانیزه در محل علامتگذاریشده استفاده کنید.

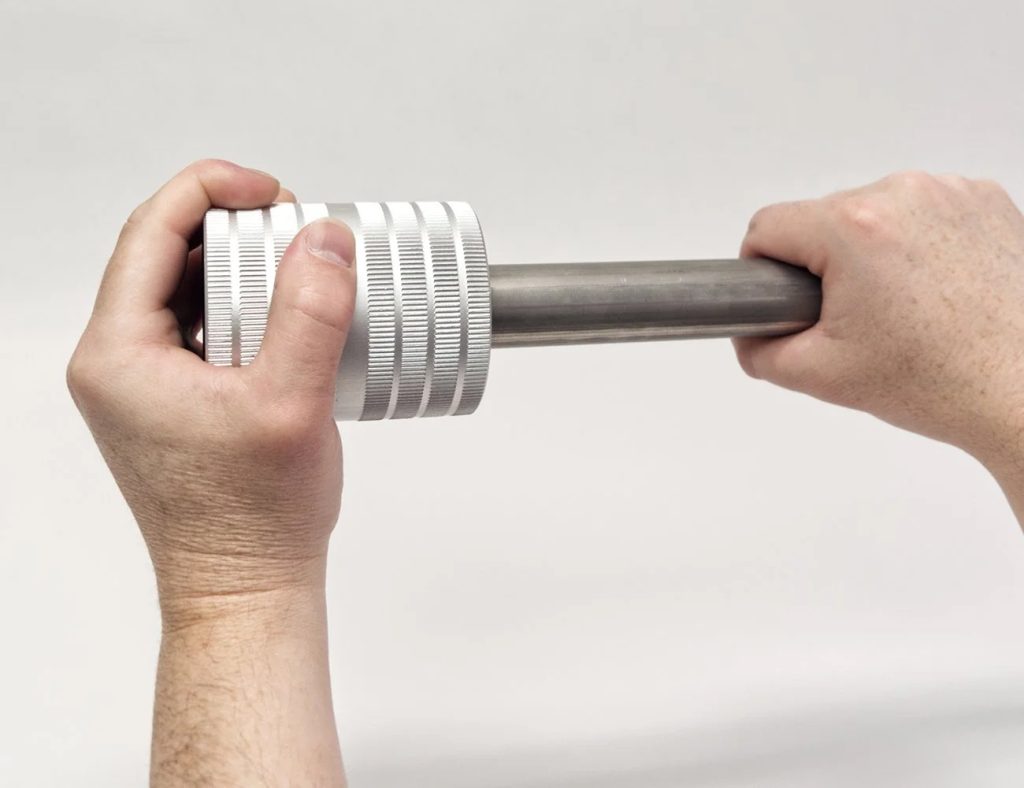

2. لبه گیری (پرداخت کردن)
پس از برش، زائدههای داخلی و خارجی دهانه لوله را برطرف کنید. اگر لوله با روشهای دیگری برش داده شده باشد، حتماً زائدههای داخلی و خارجی دهانه لوله را حذف کنید تا از آسیب به حلقه آببندی و ایجاد نشتی جلوگیری شود.

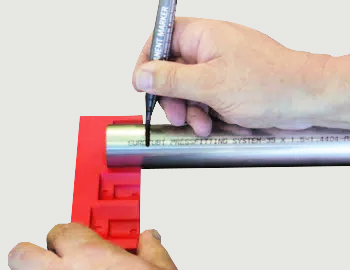

3. اندازه گیری و تایید عمق

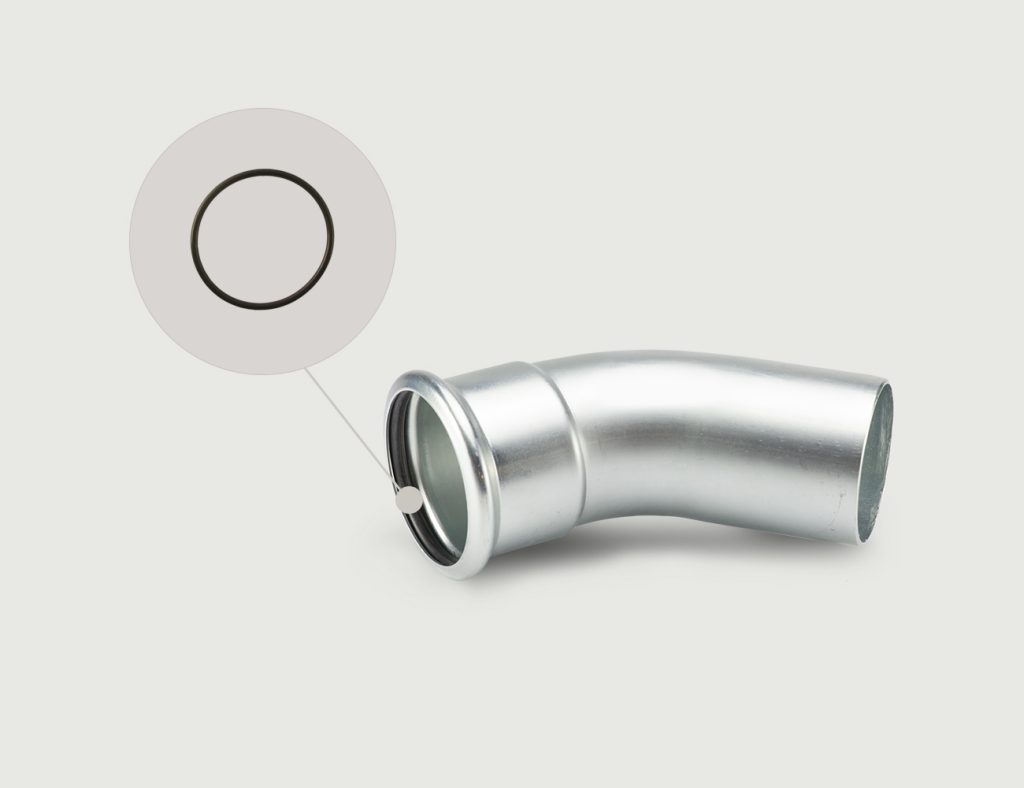

4. بررسی اورینگ آببندی (EPDM)

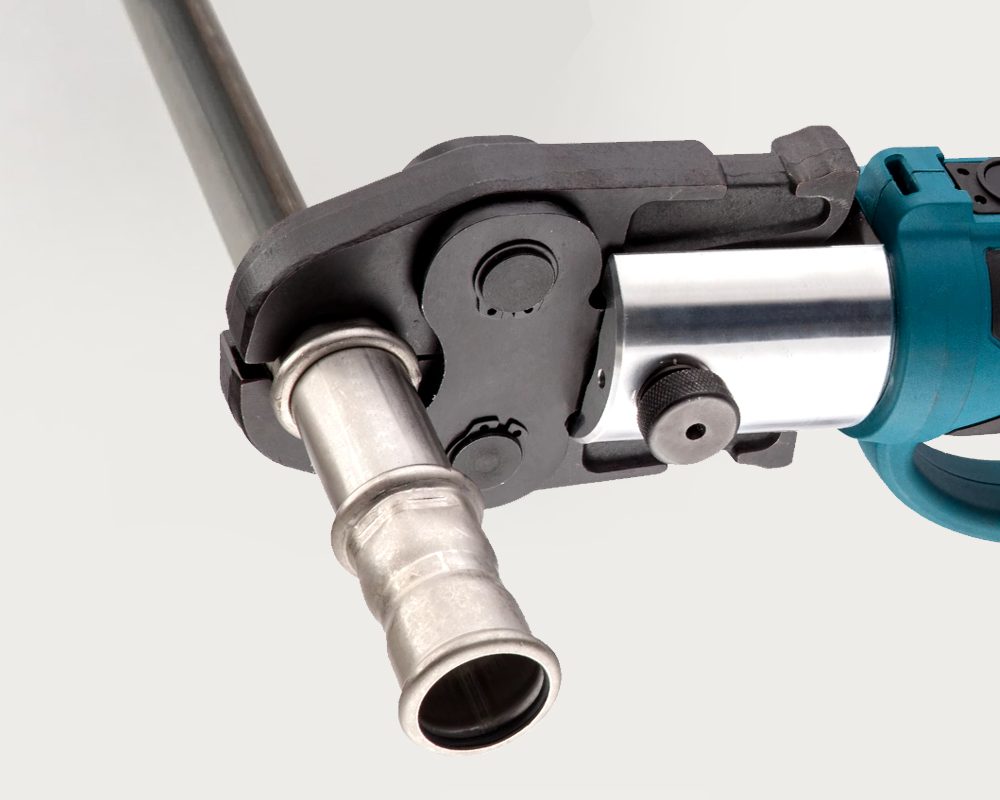

5. اتصال پرس فیت

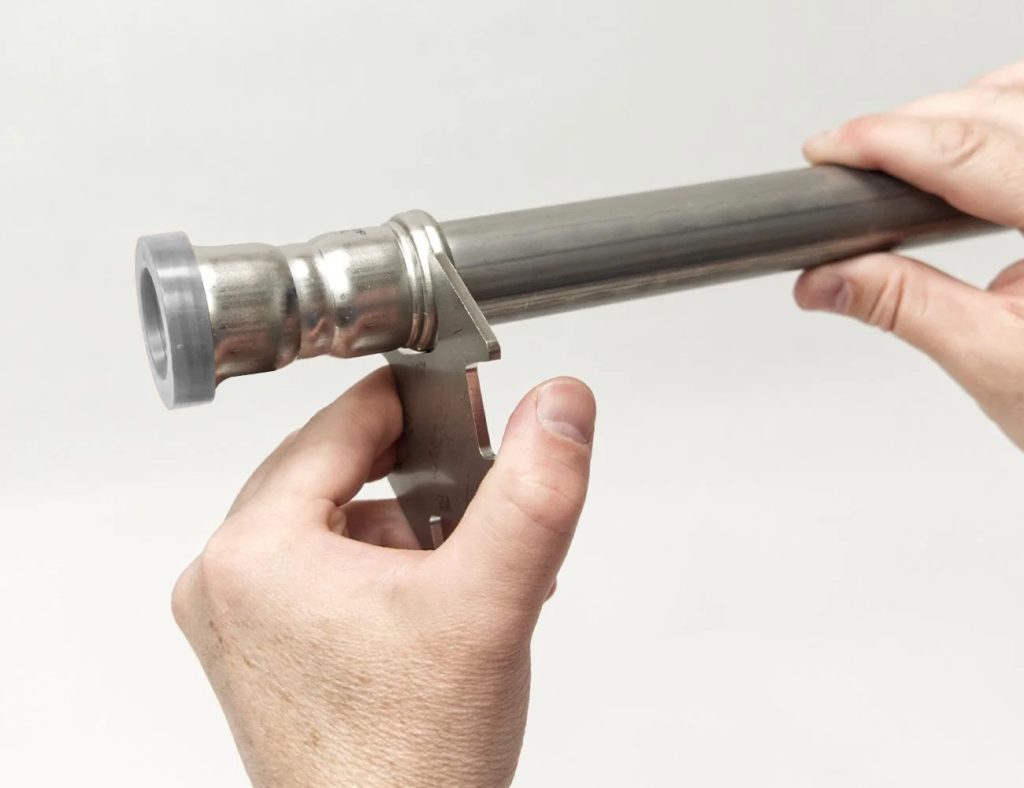

6. تأیید اتصال پرس با استفاده از کالیبراتور
معرفی دستگاههای پرس فیتینگ ZUPPER
ابزارهای پرس لوله و اتصالات برند ZUPPER، با ارائه فناوریهای پیشرفته و طراحی منحصربهفرد، انتخابی ایدهآل برای اتصالات پرس فیتینگ در پروژههای صنعتی و ساختمانی هستند. در ادامه به معرفی دو مدل برتر این برند، یعنی PZ-1550 و HH-60100، و ویژگیهای برجسته آنها میپردازیم.

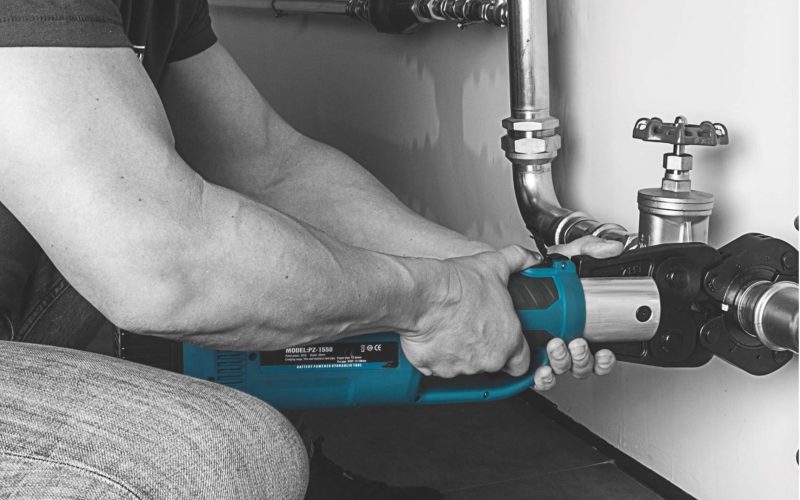

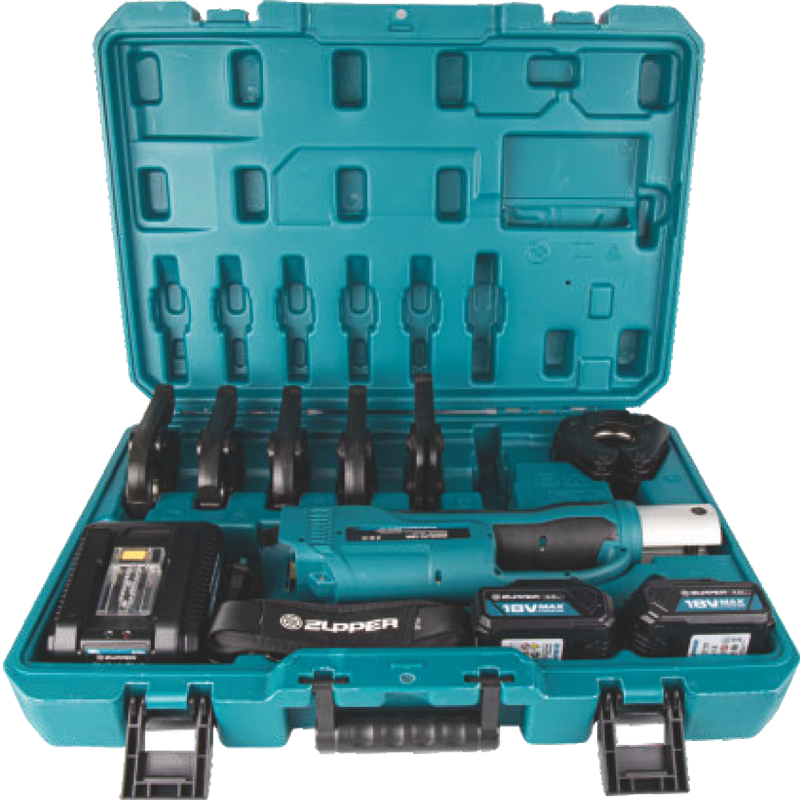

دستگاه پرس فیتینگ مدل ZUPPER PZ-1550
مدل PZ-1550 یک ابزار پرتابل و کارآمد برای اتصالات پرس فیتینگ است که با طراحی ارگونومیک و عملکرد سریع، نیازهای پروژههای کوچک و متوسط را بهخوبی پوشش میدهد.
ویژگیهای کلیدی:
گریپ خطی برای کنترل بهتر: طراحی ارگونومیک دستگاه باعث راحتی و دقت بیشتر در حین کار میشود.
عملکرد سریع: تنها در 3 تا 4.5 ثانیه یک چرخه پرس کامل میشود.
باتریهای قدرتمند: مجهز به دو باتری 18 ولت، 4 آمپر ساعت لیتیوم-یونی و یک شارژر، با توانایی انجام بیش از 350 چرخه پرس با هر بار شارژ.
سیستمهای هوشمند: بهرهمندی از موتورهای پیشرفته، سیستم کنترل میکروکامپیوتری، نمایشگر OLED و سیستم هیدرولیک دوگانه برای عملکرد دقیق و بینقص.
مزایا:
- مناسب برای پروژههای سبک و قابل حمل بودن.
- سرعت بالا در اجرا و کاهش زمان کار.
- نگهداری آسان و عمر طولانی باتری.

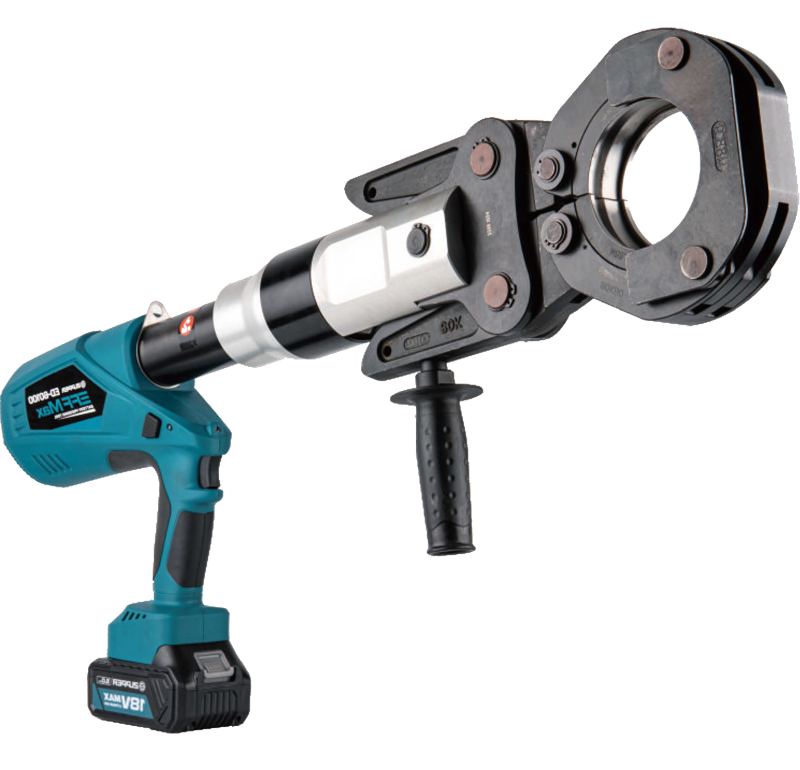

دستگاه پرس فیتینگ مدل ZUPPER HH-60100
مدل HH-60100 برای پرس لولههای بزرگ از جنس استیل ضد زنگ (قطر 60 تا 108 میلیمتر) طراحی شده و گزینهای ایدهآل برای پروژههای صنعتی سنگین محسوب میشود.
ویژگیهای کلیدی:
فکهای منطبق: طراحی شده برای تطابق کامل با لولهها و ارائه اتصالاتی بینقص.
سیلندر فولادی مقاوم: ساختار استوانهای از فولاد، طول عمر و استحکام بیشتری را فراهم میکند.
سیستم هیدرولیک دو مرحلهای: کارایی بالاتر و سرعت بیشتر در عملیات پرس.
صفحه نمایش OLED: ارائه اطلاعات مهم شامل درصد باتری، تعداد دفعات پرس، کدهای خطا و یادداشتهای مربوط به تعمیر و نگهداری.
مزایا:
- عملکرد بینظیر در پروژههای بزرگ و سنگین.
- طول عمر بالا و طراحی مقاوم برای استفاده مداوم.
- امکان مدیریت و نظارت دقیق به کمک نمایشگر OLED.
- مناسب برای استفاده در پروژه های صنعتی
مقایسه دو مدل دستگاه پرس فیتینگ Zupper
| ویژگی | PZ-1550 | HH-60100 |
|---|---|---|
| نوع دستگاه | باتریدار و پرتابل | برقی و صنعتی |
| کاربرد | پروژههای کوچک و متوسط | پروژههای سنگین و صنعتی |
| نوع لوله | لولههای کوچک تا متوسط | لولههای گالوانیزه بزرگ (60 تا 108 میلیمتر) |
| مدت زمان چرخه پرس | 3 تا 4.5 ثانیه | 3 تا 4.5 ثانیه |
| سیستم کنترل | میکروکامپیوتری با نمایشگر OLED | نمایشگر OLED و سیستم مدیریت پیشرفته |
| طراحی | گریپ خطی با وزن سبک | طراحی مقاوم و صنعتی |
دستگاه پرس ZUPPER
دستگاه پرس فیتینگ برند ZUPPER با تمرکز بر کیفیت، بهرهوری و راحتی کاربران طراحی شدهاند. از پروژههای کوچک تا سنگین، این دستگاهها با فناوریهای پیشرفته و طراحیهای دقیق، نیازهای گوناگون را برآورده میکنند.
اگر به دنبال دستگاهی برای انجام اتصالات پرس سریع و مطمئن هستید، ZUPPER PZ-1550 گزینهای مناسب برای کارهای سبک و ZUPPER HH-60100 انتخابی ایدهآل برای پروژههای سنگین است.

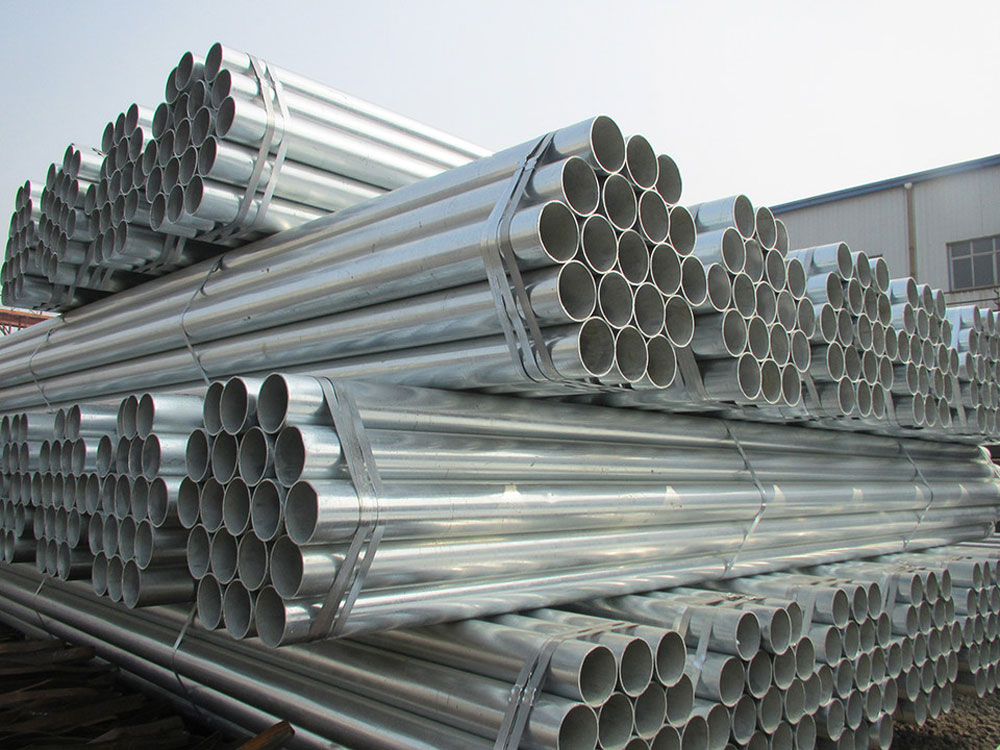

لولههای آهنی سیاه و لولههای گالوانیزه از جنبههای مختلفی با یکدیگر متفاوت هستند. لولههای آهنی سیاه به دلیل عدم پوشش محافظ، در معرض خوردگی و زنگزدگی قرار دارند که میتواند منجر به رسوبگذاری، گرفتگی لولهها، نشت آب و کاهش عمر مفید سیستم شود. این نوع لولهها همچنین به نگهداری بیشتری مانند رنگآمیزی دورهای و تستهای مکرر نیاز دارند که هزینههای نگهداری را افزایش میدهد.
در مقابل، لولههای گالوانیزه با پوشش روی مقاوم در برابر زنگزدگی هستند، طول عمر بیشتری دارند، و خطرات ناشی از نشتی و خوردگی را کاهش میدهند. علاوه بر این، لولههای گالوانیزه با سیستمهای مدرن مانند اتصالات پرسفیت، نصب سریعتر، ایمنتر و هماهنگی بیشتری با پروژههای امروزی دارند، در حالی که لولههای آهنی سیاه به دلیل نیاز به جوشکاری و دندهکاری، نصب زمانبر و پرهزینهتری دارند.
اول مقایسه اش کن بعد تصمیم بگیر
مورد توجه قرار دادن مزایای لولههای گالوانیزه از اهمیت زیادی برخوردار است، زیرا این لولهها میتوانند عمر مفید سیستمهای لولهکشی را افزایش داده و هزینههای نگهداری و تعمیرات را بهطور چشمگیری کاهش دهند. مقاومت بالا در برابر خوردگی و زنگزدگی باعث میشود که در محیطهای مرطوب یا خورنده، از آسیبهای ناشی از زنگزدگی جلوگیری شود و عملکرد سیستم بهطور پایدار حفظ گردد. علاوه بر این، مقاومت این لولهها در برابر فشار و دما، آنها را برای استفاده در پروژههای صنعتی و آبرسانی بسیار مناسب میکند.
از سوی دیگر، نصب آسان و سریع این لولهها به مهندسین و پیمانکاران اجازه میدهد که پروژهها را با سرعت بیشتری به اتمام برسانند و در نهایت هزینههای پروژه را کاهش دهند. بهطور کلی، استفاده از لولههای گالوانیزه میتواند منجر به کاهش خطرات و مشکلات فنی در سیستمها و تضمین عملکرد پایدار و ایمن آنها شود.
صرفهجویی در زمان و هزینه
اتصالات پرس فیتینگ نیاز به مهارت کمتری دارند و زمان کمتری برای اتصال لولهها در مقایسه با جوشکاری یا لحیمکاری صرف میشود. این ویژگی موجب کاهش زمان پروژه و هزینههای نصب میشود، بهویژه در سیستمهای لولهکشی بزرگ.
سرعت بیشتر از جوشکاری و رزوه
فرآیند اتصالات به روش پرس فیتینگ بسیار سریعتر از جوشکاری و رزوه است و در بسیاری از موارد، کارها را تا سه برابر سریعتر انجام میدهد. این امر به کارکنان این امکان را میدهد که زمان حضور خود در محل پروژه را به حداقل برسانند.
کاهش هزینههای نیروی کار
ابزارهای پرس فیتینگ فرآیند اتصال لولهها را ساده کرده و نیاز به نیروی کار کمتری دارد. این امر منجر به کاهش هزینههای نیروی کار و افزایش بازدهی پروژهها میشود.
دوام و طول عمر بالا
اتصالات پرس فیتینگ به دلیل استفاده از مواد با کیفیت، مقاومت در برابر خوردگی و فرآیند دقیق پرس، استقامت بالایی در برابر فشار و دماهای مختلف دارند. این ویژگی موجب طول عمر بیشتر سیستمهای لولهکشی و کاهش نیاز به تعمیرات مکرر میشود.
اتصالات ایمن و دقیق
اتصالات پرس فیتینگ بهطور مداوم محکم و مقاوم هستند. اگر لولهها طبق دستورالعمل سیستم ابزار پرس آماده شوند، اتصالات پرس فیتینگ از نظر استحکام مشابه جوشکاری یا لحیمکاری عمل میکنند. همچنین دقت بالاتر در فرآیند پرس فیتینگ باعث کاهش خطاهای انسانی و افزایش دقت در اتصال لولهها میشود.
افزایش ایمنی در محل کار
بر خلاف اتصالات به روش جوش کاری، در پرس فیتینگ نیازی به مشعل یا شعله نیست، بنابراین خطر آتشسوزی و آسیبهای ناشی از سوختگی کاهش مییابد. این مزیت بهویژه در فضاهای محدود و بدون تهویه مناسب مانند کابینتها، زیر کفها یا فضاهای دیواری حائز اهمیت است.
مقایسه اتصالات پرس فیتینگ با اتصالات به روش رزوه و جوش
